一、裝置概述

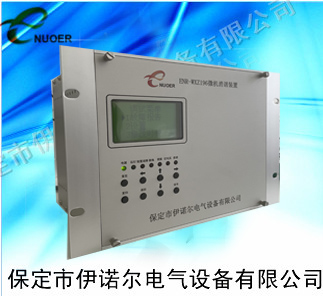

ENR-WXZ196系列消諧裝置是我公司針對于66KV、35KV、10KV、6KV、3KV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統。本裝置利用80C196單片機作為檢測、控制的核心元件，采用大功率、無觸點元件消諧，以液晶顯示器（LCD）、信號指示燈、微型打印機為人機接口，配以智能化軟件，從而使操作更簡單、更直觀、更準確。

該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號；如是諧振故障，可迅速啟動消諧器件進行消諧；并配有通信接口把故障信息傳送至有關部門，實現遠動控制。

二、工作原理

本裝置采用了80C196單片微機作為核心，對PT開口三角電壓（即：零序電壓）進行循環檢測，在正常工作情況下，該電壓在30V以下，裝置內的大功率消諧元件處于阻斷狀態，對系統無任何影響。當PT開口三角電壓大于30V時，說明系統出現故障，本裝置對電壓互感器開口三角電壓進行數據采集，然后對數據進行分析，判斷出當前的故障狀態；如果是某種頻率的鐵磁諧振，迅速啟動消諧電路予以消除。如果是過電壓或接地，裝置給出相應的報警信號。

對于各種故障，裝置可以分別給出報警信號和顯示、打印，并自動記錄、存貯有關故障信息，并上報給上位機。

三、型號說明

四、技術參數

1、工作電源：DC/AC220V；

2、電壓等級：1個；

3、母線段數：1-4段；（可選）訂貨時注明；

4、可消除諧振頻率：17Hz（3分頻） 、 25Hz（2分頻） 、 50Hz（工頻）、150Hz（3倍頻）及以上頻率的鐵磁諧振。

五、使用條件

1、環境溫度：－35℃～55℃；采用寬溫液晶顯示；

2、相對濕度≤95%；

3、大氣壓力80～110Kpa；

4、海拔高度：5KM以下。

六、裝置特點

1、數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，抗干擾、自檢及自恢復能力強；

2、綜合國內各種技術，多年的現場運行經驗，性能穩定，安全可靠；

3、采用寬溫液晶顯示器（LCD），中文菜單，操作簡便，顯示信息直觀，調試容易；

4、機箱采用鋁鎂合金材質，拉絲貼膜，美觀大方，抗干擾性強；

5、實時顯示PT開口三角電壓4種頻率（3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz）的電壓分量；

6、可以判別過電壓、鐵磁諧振以及單相接地，并對鐵磁諧振迅速消除；對各種故障均可給出告警信號并顯示、打印和保存有關信息（具有3對常開觸點及一對常閉觸點）；并可以及時打印輸出故障報告（故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量）；

7、有記憶功能，可存儲20次最近發生的故障信息，掉電后不丟失；

8、采用大功率、無觸點消諧元件，啟動迅速；

9、調試和維護簡單、方便；適用于各種電壓等級的PT；

10、可配置通信接口把各種故障信息傳送至有關部門，適用于無人值守變電站。

七、定貨須知

(1)裝置的型號和數量。

(2)若不能滿足裝置的使用條件或有其它要求時，定貨時予以說明。

        如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117
